安顺电缆故障探测仪 参数配置要求： 参数名称 项目需求值或表述 投标方响应值 脉冲输出电压 0—30kv，连续可调。 能量 ≥900J＠30kV。 外观设计 一体化设计，将高压电容、放电间隙、直流升压集成于一体，放置在主机内。 输出模式 脉冲、直流。 高压脉冲间隔 无须调整，LP30/2自动调节放电间隔。 绝缘测试 0—30kv，连续可调。 高压预定位 0—30kv，连续可调。 输出电压极性 负极性。 允许冲击电压 ≤2500J。 高压输出线 乙丙橡胶柔性电缆，绝缘耐压≥60kV。 电源 外接：220V 50Hz 2kVA 内置：2000kVA，连续使用8小时。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脉冲输出电压 0——30kV，连续可调。 烧弧功率 ≥300。 烧弧电流 ≤100mA。 性 具备F-Ω 保护装置、温度监测、高压急停按键、带自动放电模块。 量程 0m-100km。 脉冲宽度 20 ns~10 μs。 脉冲幅值 10~60。 小分辨率 0.01 m。 采样频率 ≥200。 增益 - 37~＋37 dB。 抗衰减调节 0~22 dB。 波速度 50~300m/μs。 动态量程 ＞ 80 dB。 输出特性阻抗 50Ω。 阻抗自动匹配 8 Ω~500 Ω连续可调。 脉冲模式 低压脉冲法、二次脉冲法、脉冲电流法、直闪衰减法。 输入高压保护 ＞ 400 V交流时自动保护。 液晶显示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可触摸阳光屏。 内存容量 ≥32G。 电源 内置充电电池；110 … 240 V交流 50Hz 30 VA；12V外置蓄电池。 环境温度 操作 -20 °C ... ＋50 °C / 存储 -30 °C ... ＋60 °C。 动态量程 磁通道〉110dB；声通道〉110dB。 频率范围 100---1500Hz。 滤波量程 关闭滤波 100---1500Hz。 低通 100---400Hz。 带通 400--800Hz。 高通 800---1500Hz。 触发 声学全自动触发；磁场全自动触发。 噪音抑制模式 T18自适应降噪模式、强降噪模式、无降噪模式。 哑音调节: 全自动靠近式哑音。 手柄长度: 450---750mm

安顺电缆故障探测仪 参数配置要求： 参数名称 项目需求值或表述 投标方响应值 脉冲输出电压 0—30kv，连续可调。 能量 ≥900J＠30kV。 外观设计 一体化设计，将高压电容、放电间隙、直流升压集成于一体，放置在主机内。 输出模式 脉冲、直流。 高压脉冲间隔 无须调整，LP30/2自动调节放电间隔。 绝缘测试 0—30kv，连续可调。 高压预定位 0—30kv，连续可调。 输出电压极性 负极性。 允许冲击电压 ≤2500J。 高压输出线 乙丙橡胶柔性电缆，绝缘耐压≥60kV。 电源 外接：220V 50Hz 2kVA 内置：2000kVA，连续使用8小时。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脉冲输出电压 0——30kV，连续可调。 烧弧功率 ≥300。 烧弧电流 ≤100mA。 性 具备F-Ω 保护装置、温度监测、高压急停按键、带自动放电模块。 量程 0m-100km。 脉冲宽度 20 ns~10 μs。 脉冲幅值 10~60。 小分辨率 0.01 m。 采样频率 ≥200。 增益 - 37~＋37 dB。 抗衰减调节 0~22 dB。 波速度 50~300m/μs。 动态量程 ＞ 80 dB。 输出特性阻抗 50Ω。 阻抗自动匹配 8 Ω~500 Ω连续可调。 脉冲模式 低压脉冲法、二次脉冲法、脉冲电流法、直闪衰减法。 输入高压保护 ＞ 400 V交流时自动保护。 液晶显示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可触摸阳光屏。 内存容量 ≥32G。 电源 内置充电电池；110 … 240 V交流 50Hz 30 VA；12V外置蓄电池。 环境温度 操作 -20 °C ... ＋50 °C / 存储 -30 °C ... ＋60 °C。 动态量程 磁通道〉110dB；声通道〉110dB。 频率范围 100---1500Hz。 滤波量程 关闭滤波 100---1500Hz。 低通 100---400Hz。 带通 400--800Hz。 高通 800---1500Hz。 触发 声学全自动触发；磁场全自动触发。 噪音抑制模式 T18自适应降噪模式、强降噪模式、无降噪模式。 哑音调节: 全自动靠近式哑音。 手柄长度: 450---750mm

安顺电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

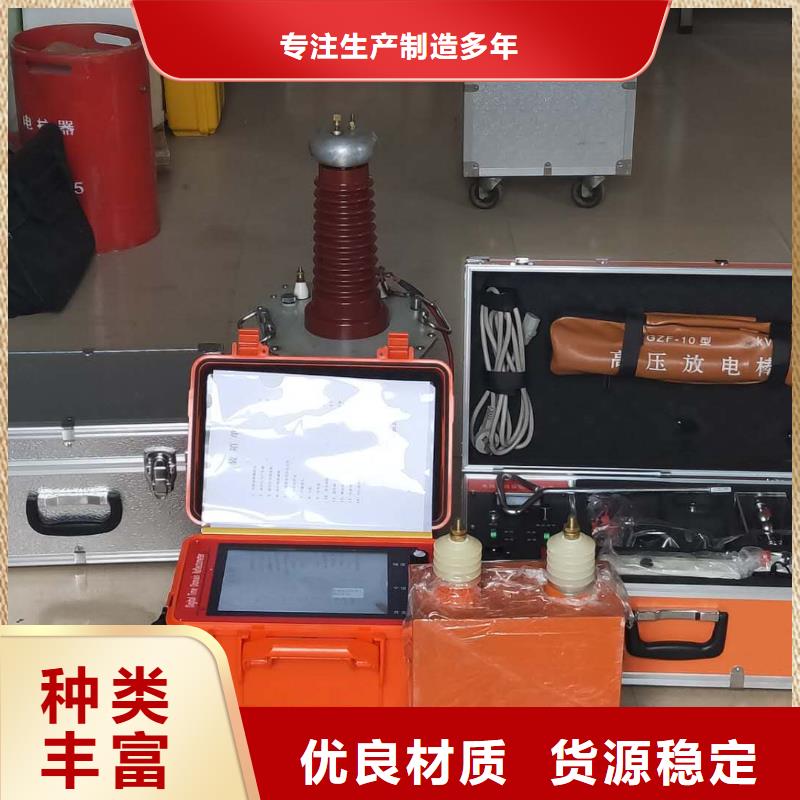

安顺电缆故障探测仪 系统主要技术参数：1) 工业计算机控制，触摸式操作方式，抗干扰能力强；2）系统功能：故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测；3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等；4）测试范围：测试距离：60km，探测深度：2-5m；5）测量精度：粗测误差：±10m（值）或1％（相对值），精测误差：±0.2m（定点、路径、深度）；6）采样频率：200MHz，小分辨率0.5m（100m/us）7）采样方式：全自动连续采样，决不漏掉任何一次放电波形8）低压脉冲：宽度：自适应 幅度：400Vpp9）输出功率：路径功率：100W10）冲击高压：0～35kV 11）短路电流：0～320mA12）烧穿功率：0～2450J四、系统组成部件技术说明1、电缆故障闪测仪 1.1主要功能： 12寸工业级计算机控制、触摸式操作方式；XP操作系统，可视无线专家指导，4G网络；具有测距、测速等功能；200MHz采样频率，小分辨率0.5m（100m/us）全自动连续采样，决不漏掉任何一次放电波形；测试方法：多次脉冲取样，感应取样，闪络取样、低 压脉冲取样1.2主要技术指标：八次脉冲法多次脉冲电缆故障测试仪1）可测35KV以下等级所有电缆的高、低阻故障，适应面广。2）脉冲产生器承受冲击高压：不低于40KV3）数据采样速率: 200MHz4）测试距离：＞60Km5）无测试盲区6）读数分辨率：0.1m 7）系统测试精度小于20cm8）测试电缆长度设有：＜1Km （短距离）；＜3Km（中距离）；＞3 Km（长距离）；低压脉冲幅度：约400VP-P 。9）八次脉冲发送及故障反射信号自动显示，同时显示电缆开路全长波形。使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形，自动显示故障距离，没有测试盲区。10）具有海量测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。11）能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比

安顺电缆故障探测仪按此键可在屏幕上显示上次存储的内容，以便分析与计算。“比较”键：按此键可将当前采样的的波形和存储在电脑内存内的波形同时显示在屏幕上，用户可对这两幅波形进行比较分析。“平移”键：按此键进入图形左右移动功能，点“左移”“右移”键可将屏幕上显示的两个波形的起点对齐，以便计算距离。三、故障测试方法 故障测试一般分以下几个步骤：首先摸清故障电缆的基本情况：用摇表及万用表测量故障电缆的绝缘电阻，并用低压脉冲测量电缆的全长、是否有断线、短路等。第二、根据故障的具体情况确定合适的测试方式，测量电缆故障距离。一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻（开路）故障，采用低压脉冲法测试，其它的故障采用冲闪法或直闪法。第三、探测故障点附近电缆埋设的路径及深度。确定故障点的准确位置。测试前将电缆始端和终端头的所有连线断开。测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的输入信号幅度和波形的上下位置。１、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。仪器连接如右图。将测试仪的输入线分别加到故障电缆的地线和故障相。根据故障的具体情况，也可以把输入线加在两个相线上测试。●测速度对于有些电缆，电波传播的速度未知，必须通过测试来确定。我们只要知道电缆的全长，就可以通过测试计算出该电缆中电波传播的速度。在“测试方法”菜单选择“测速度”，根据电缆的长度选择“0.2μS”或“2μS”，一般500 m以下用0.2μS。键入电缆全长后按“采样”键，配合调整“位移”和“幅度”旋纽，使信号的幅度和基线处于便于观察的位置。移动游标至低压脉冲的下降沿后按“定位”，再移动游标至反射信号的前沿，屏幕上即可显示此种电缆中电波的传播速度。如果发射和接收的波形离的太近，可按“扩展”键将波形扩展后再计算。
